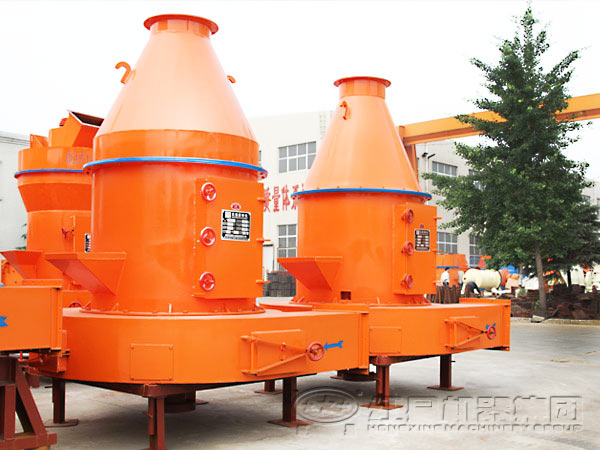

高壓磨粉機結構設計先進，主機磨腔內，在梅花架上部設計了1500kg—2000kg的加壓裝置，同等動力下，產量提高10-30%，重疊式多極密封研磨裝置，對物料的碾壓力提高了800-1500kgf, 成品細度最細可達1000目。下面我們具體來看高壓磨粉機結構組成。

一、高壓磨的結構組成

高壓磨粉機主要由主機，鼓風機，超細度分析機，成品旋風積粉器，布袋除塵器及連接風管管道等組成，根據用戶需要可以配備斗式提升機、儲料倉、電控柜、給粉機、顎式破碎機等輔助設備。

二、高壓磨的工作原理

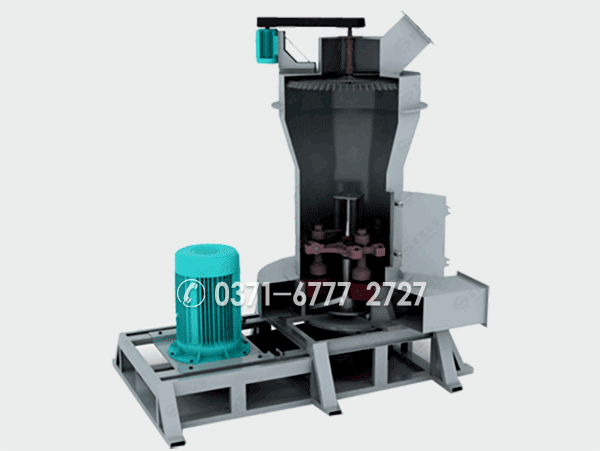

1、在高壓磨粉機的主機中，磨輥總成通過橫擔軸懸掛在磨輥吊架上，磨輥吊架與主軸及鏟刀架固定連接，壓力彈簧壓在磨輥軸承室的懸臂外端面上，以橫擔軸為支點迫使磨輥緊緊壓在磨環內圓表面上。

2、當電機通過傳動裝置帶動主軸轉動時，裝在鏟刀架上的鏟刀與磨輥同步旋轉，磨輥在磨環內圓滾動的同時繞自身軸自轉。電動機通過傳動裝置帶動分析機旋轉，葉輪轉速越高，分選出的粉子越細。

3、為保證磨機在負壓狀態下工作，增加的氣流量通過風機與主機間的余氣管排入布袋除塵器，被凈化后排入大氣。
