螺旋溜槽用于分選細度為0.3--0.02毫米的物料，包括鐵礦、鈦鐵礦、鉻鐵礦、硫鐵礦、鋯英石等及具有比重差異的其他有色金屬、稀有金屬和非金屬礦物體，具有結構合理、易操作、處理量大、選礦效率高等優點。螺旋溜槽發展到今天，已經有了許多種類型，這些不同種類的螺旋溜槽都有著各自的優勢特點。

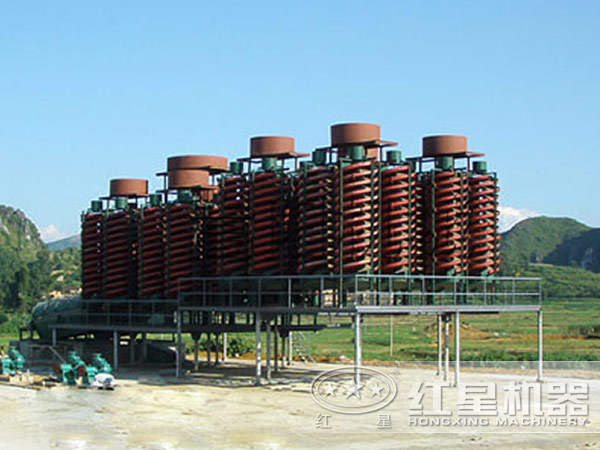

螺旋溜槽

1、玻璃鋼螺旋溜槽

玻璃鋼螺旋溜槽的主要部件就是螺旋槽，螺旋槽是由玻璃鋼制成的螺旋片用螺栓連接而成，螺旋槽的內表面涂有耐磨襯里，這種耐磨物質通常采用的是聚胺酯耐磨膠或滲入金剛砂的環氧樹脂。玻璃鋼螺旋溜槽主要用于有色金屬、黑色金屬以及非金屬礦、稀有金屬的選別，它具有構造簡單、分選效果好、操作方便及適應性強等優點。

2、楔形刻槽螺旋溜槽

楔形刻槽螺旋溜槽的出現是為了解決部分單體解離的鐵礦物和富連生體的問題，因為這些物質在螺旋溜槽選別過程中非常容易丟失在尾礦中，而且經常在返磨路中成為磨粒子。楔形螺旋溜槽主要是借鑒了搖床床面上橫向槽的作用機理以及淘米盆刻槽分布的形式，螺旋溜槽葉片上的槽不僅可以改善葉片斷面上濃度分布和增強水流的脈動作用，還可以借助導向槽使重礦物沿槽向內側移動，有利于提高重礦物的回收率。

3、超極限h/D螺旋溜槽

超極限h/D螺旋溜槽的出現是為了解決非金屬礦物的脫泥及初步富集問題。為什么叫超極限h/D螺旋溜槽，其實就是因為其螺旋槽螺距h與螺旋槽外徑D的比值突破了距徑比不能小于0.40的傳統理論極限，而且采用了超極限距徑比設計，這種結構增大螺旋槽直徑后可對微細粒物料進行有效回收；提高了小密度差分選物料的分選效率，而且具有操作便利，低耗、高產等明顯優越性。

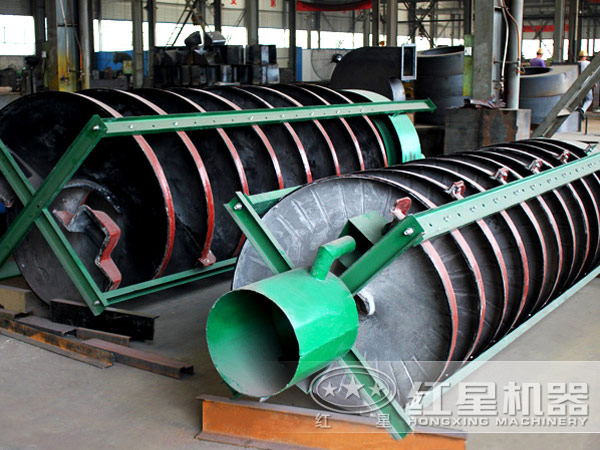

螺旋溜槽生產車間

4、多頭多段螺旋榴槽

多頭多段螺旋榴槽提高了生產效率，降低了生產成本，多頭多段螺旋溜槽將每圈作為一段作業，在設備內各頭、各圈之間形成流程結構。多頭多段螺旋溜槽充分發揮了每圈的分選作用，比普通螺旋溜槽精礦回收率高，尾礦丟廢率也高。

5、鋼結構壁掛式螺旋溜槽

鋼結構壁掛式螺旋溜槽的工作原理是將自由落體運動轉化為勻速的螺旋運動，并降低流速，有利于減緩沖擊，大大提高了生產效率。鋼結構壁掛式螺旋溜槽分外螺旋溜槽和S型螺旋溜槽兩種，兩種溜槽的原理都是通過溜槽的加速、導向，使煤流沿溜槽下滑至倉底，將自由落體運動變為勻速螺旋運動。

6、旋轉螺旋溜槽

旋轉螺旋溜槽主要是螺旋槽繞豎軸旋轉，這樣的話就會使顆粒受到更大的離心力作用，大大縮短分選過程，礦粒受到流體動力、離心力、摩擦力、重力等的作用達到分選的目的，大大提高了生產力。

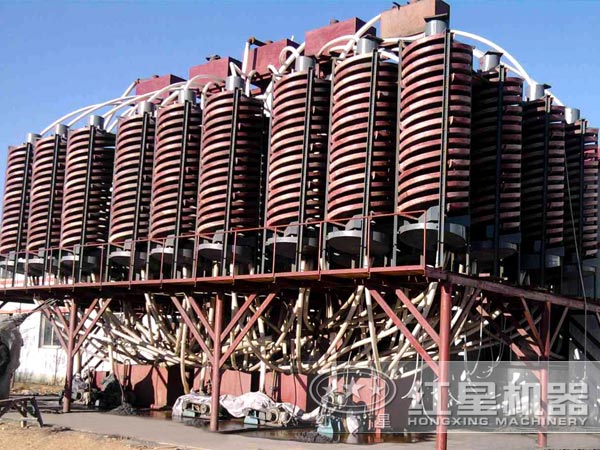

螺旋溜槽生產車間現場
