簡介

泥土是巖石的風化物在生物、氣候、地形等因素的綜合作用下形成和發展的，一般濕度比較大，部分泥土不僅水分含量高，而且粘性較大。利用泥土烘干機可以對其進行較好的烘干處理，并且該設備集烘干、冷卻、干燥于一身，比普通泥土烘干機更節能，可以較大程度地節約能源和烘干成本。

泥土烘干機烘干物料圖

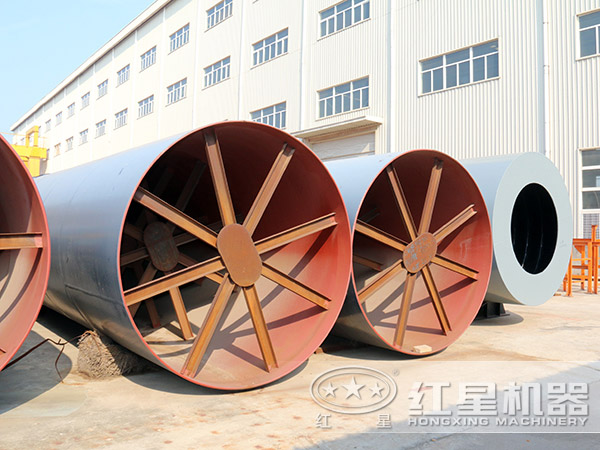

實拍圖片

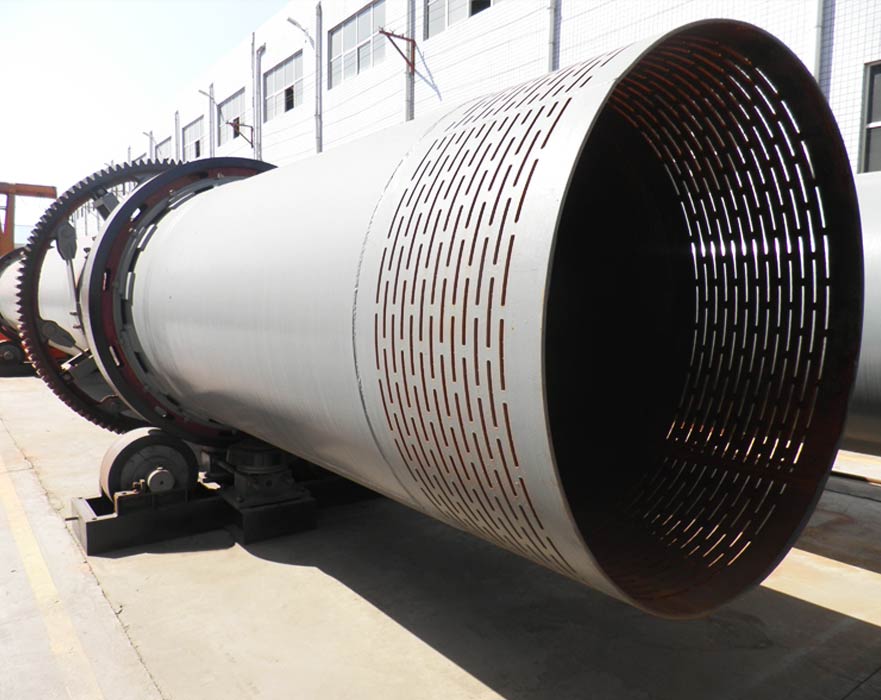

泥土烘干機

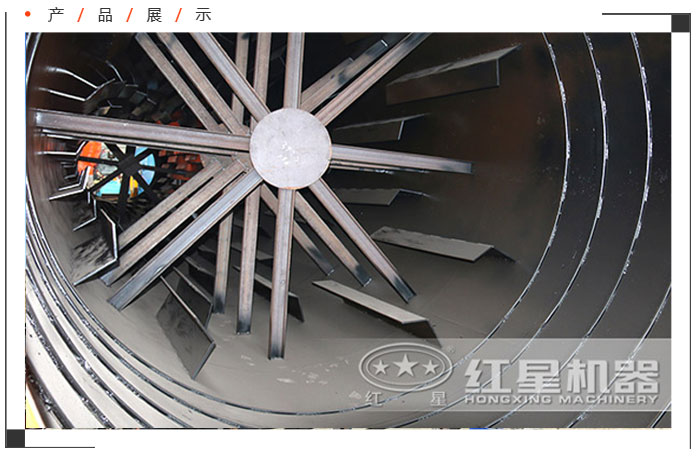

泥土烘干機內部結構

高清現場視頻

工作原理

泥土烘干機烘干原理圖

該泥土烘干機的熱源來自燃燒裝置，采用順流式加熱方式來烘干，烘干的物料從進料箱、進料溜進入筒體，即被螺旋抄板推向后，由于烘干機傾斜放置，物料一方面在重力和回轉作用下流向后端，另一方面被抄板反復抄起，帶至上端再不斷地?fù)P撒下來，從而在筒內形成均勻的幕簾，充分與筒內的熱氣流進行熱交換，后經反復揚撒，所含的水分逐漸被烘干，從而達到烘干的目的。

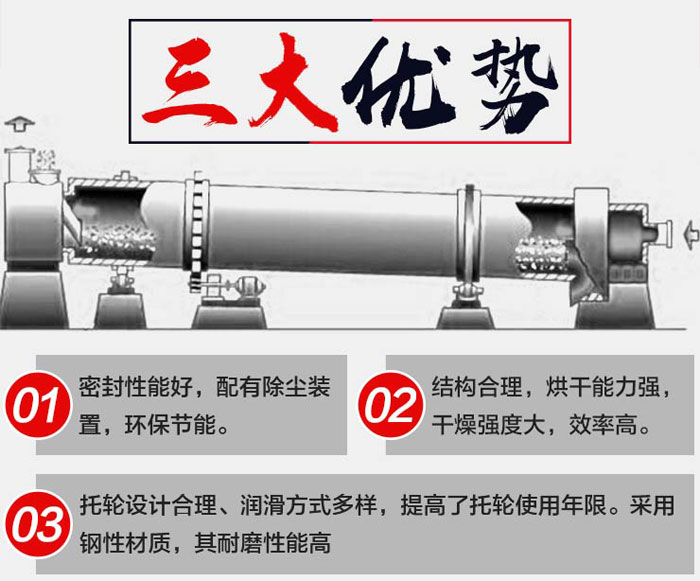

性能特點

1、結構先進、烘干能力強：新型的內部結構，強化了對分散物料的清掃和熱傳導作用，消除了沾黏現象，烘干能力加強；

2、部件不易磨損、使用壽命長：筒體采用鋼性材質，不僅硬度大、韌性高，并且與其他材質相比耐磨性高，使用周期長；

3、操作簡便、自動化程度較高：采用了集中控制系統，基本上可以實現自動化生產與大型企業微機中央監控管理，方便操作；

4、操作簡便、自動化程度較高：系統密封性好，并配有完善的除塵裝置，確保粉塵不外溢，保護周圍的環境不被污染；

5、干燥強度大、效率高：高的熱氣流速度使得物料分散良好，大大增加了干燥有限面積，再加上干燥時的分散和攪動作用，使氣化表面不斷更新，整個干燥的傳熱過程強度大，效率高。

烘干現場作業圖

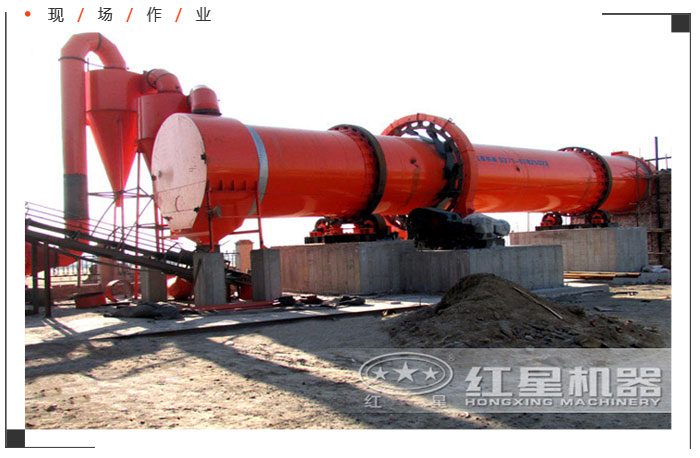

泥土烘干機現場作業圖

泥土烘干機烘干現場圖

結構組成

泥土烘干機結構圖

泥土烘干機主要由機架、供熱源、上料機、進料機、回轉滾筒、物料破碎裝置、出料機、引風機、卸料器和配電柜等結構組成。

1、筒體：是烘干機主要的組成部分，濕物料在筒體內向前移動過程中，直接或間接得到了載熱體的給熱，使?jié)裎锪系靡愿稍铩?/strong>

2、揚料板：設備的第二主要設備，其作用是改變物料在烘干機內的運動狀態，提高機內熱變換能力，加快烘干過程，提高熱效率。

3、除塵設備：是每一臺烘干機設備必備除塵措施，它依靠塵粒慣性分離，處理烘干機在進行烘干物料時產生的灰塵等，降低了工作時的灰塵污染。

直銷廠商價格

泥土烘干機價格到底是多少呢？其實該設備規格型號較多、生產廠家不同，所以市場上對于泥土烘干機并沒有較準確的報價，但是綜合比較下來，直銷廠家的泥土烘干機型號要優惠些，大型的直銷廠家泥土烘干機還有售前、售中、售后服務，充分保障了用戶的利益，性價比是很高的。

泥土烘干機直銷廠商

河南紅星廠家實力強、生產工藝成熟，產出的設備質量高、穩定性強，關鍵是我廠自成立四十年以來一直奉行直銷銷售策略，且主打中低消費用戶群，因此在市場上所有的價格中優惠力度大，用戶以偏低的價格購到性能好的泥土烘干機，無疑能帶給客戶高的的經濟效益，十分受歡迎。如您看中了哪個型號的泥土烘干機型號，可隨時來廠參觀、考察，我們會安排技術人員接待您。

技術參數

• 烘干機

規格 （直徑×長度）	筒體容積 （m³）	生產能力 （t/h）	安裝斜度 （%）	最高進氣溫度 （℃）	主電動機 （kw）	總重量 （t）
Φ1.2×8.0	9.0	1.9-2.4	3-5	700-800	7.5	9
Φ1.2×10	11.3	2.4-3.0	3-5	700-800	7.5	11
Φ1.5×12	21.2	4.5-5.7	3-5	700-800	15	18.5
Φ1.5×14	24.7	5.3-6.6	3-5	700-800	15	19.7
Φ1.5×15	26.5	5.7-7.1	3-5	700-800	15	20.5
Φ1.8×12	30.5	6.5-8.1	3-5	700-800	18.5	21.5
Φ1.8×14	35.6	7.6-9.5	3-5	700-800	18.5	23
Φ2.2×12	45.6	9.7-12.2	3-5	700-800	22	33.5
Φ2.2×14	53.2	11.4-14.2	3-5	700-800	22	36
Φ2.2×16	60.8	13.0-16.2	3-5	700-800	22	38
Φ2.4×14	63.3	13.5-16.9	3-5	700-800	37	45
Φ2.4×18	81.4	17.4-21.7	3-5	700-800	37	49
Φ2.4×20	90.4	19.3-24.1	3-5	700-800	45	54
Φ2.4×22	99.5	21.2-26.5	3-5	700-800	45	58
Φ2.6×24	127.4	27.2-34.0	3-5	700-800	55	73
Φ3.0×20	141.3	30.1-37.7	3-5	700-800	75	85
Φ3.0×25	176.6	37.7-47.1	3-5	700-800	75	95
Φ3.2×25	201	42.9-53.6	3-5	700-800	90	110
Φ3.6×28	285	60.8-76.0	3-5	700-800	160	135

間接傳熱烘干機

筒徑×筒長   項目	外筒內徑	內筒內徑	筒體長度	筒體容積（m³）	筒體斜度	揚料板型式	最高進氣溫度（℃）	外形尺寸
Φ1.5×15m	1500	500	15	20.27	3-5%	升舉式	850	16.2×2.7×2.7
Φ1.5×17m			17	22.97				18.2×2.7×2.7
Φ1.5×19m			19	25.68				20.0×2.9×2.9
Φ1.8×21m	1800	650	21	35.91	3-5%	升舉式	850	22.5×2.7×2.7
Φ1.8×23m			23	39.33				24.5×2.9×2.9
Φ1.8×25m			25	42.75				26.5×2.9×2.9
Φ2.2×21m	2200	800	21	58.10	3-5%	升舉式	850	----
Φ2.2×23m			23	63.61
Φ2.2×25m			25	69.15
