砂石破碎機簡介

砂石屬松散物，化學性質穩定，因其良好的硬度和穩定的化學性質，常常作為優質的建筑材料、混凝土原料，應用廣泛。而砂石破碎機針對砂石的破碎效果好，并且有其自身的性能優勢，效率高，備受客戶青睞。

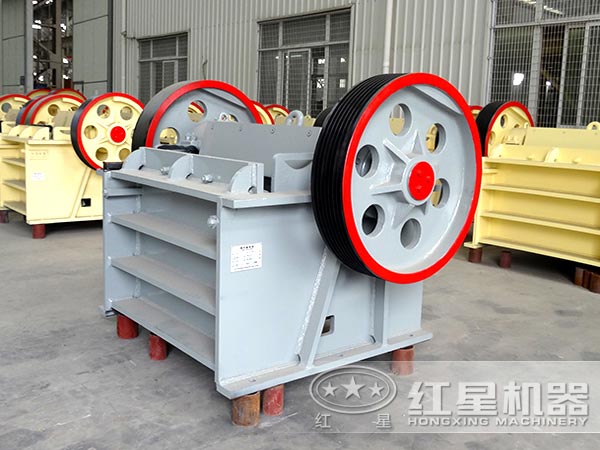

砂石破碎機

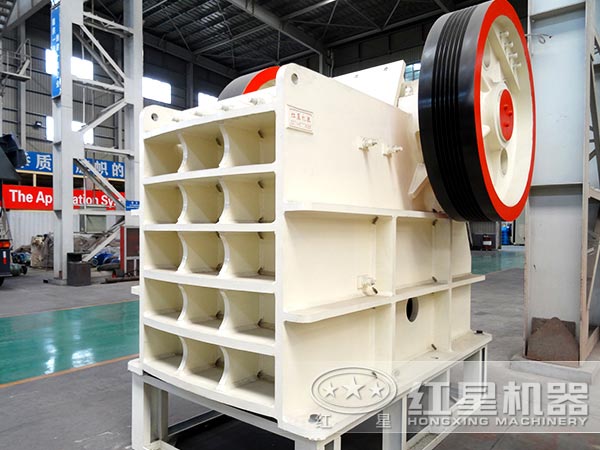

砂石破碎機圖片

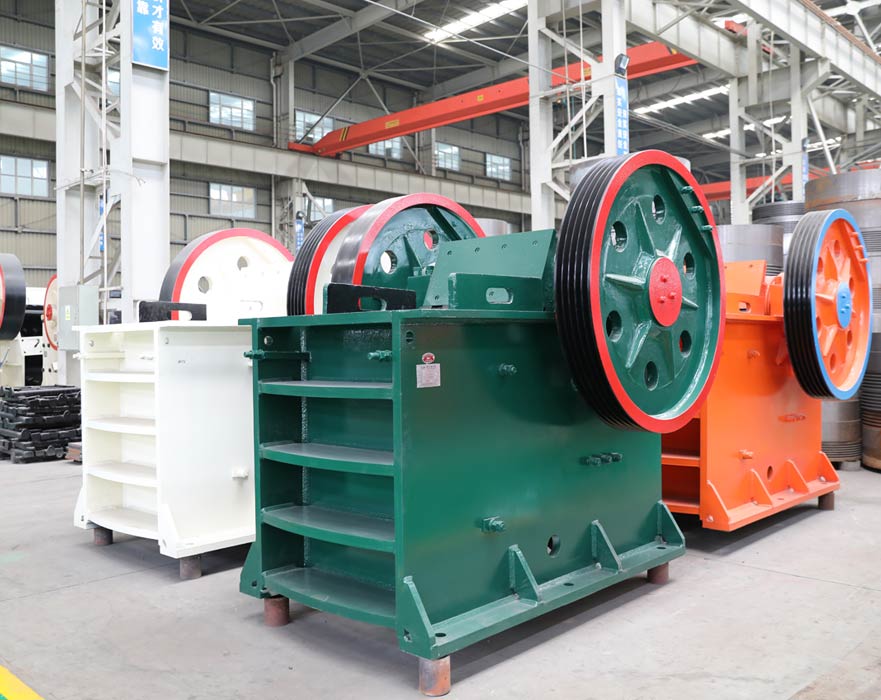

紅星砂石破碎機

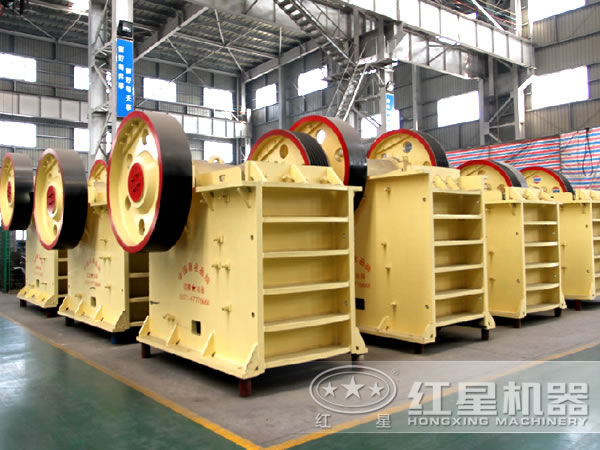

砂石破碎機生產車間

砂石破碎機工作原理

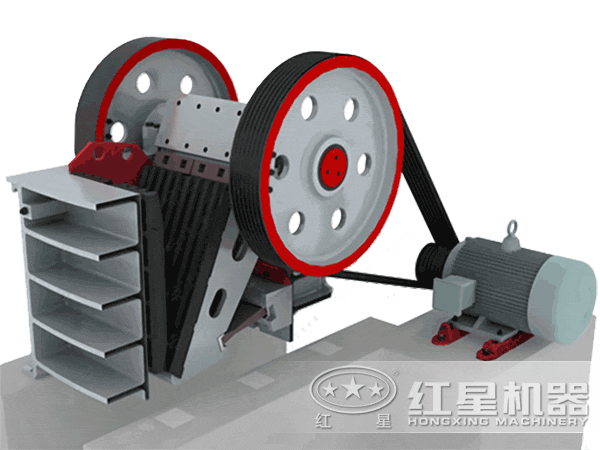

砂石破碎機工作原理圖

砂石破碎機是以電動機為動力，通過電動機皮帶輪，由三角帶和槽輪驅動偏心軸，使動顎按預定軌跡作往復運動，從而將進入由固定顎板、活動顎板和邊護板組成的破碎腔內的砂石予以破碎，并通過下部的排料口將成品物料排出。砂石破碎機破碎方式為曲動擠壓型，電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板和動顎間夾角變大，從而推動動顎板向定顎板接近，與此同時物料被擠壓、搓、碾等多重破碎；當動顎下行時，肘板和動顎間夾角變小，動顎板在拉桿、彈簧的作用下離開定顎板，此時已破碎物料從破碎腔下口排出，隨著電動機連續轉動破碎機動顎作周期性的壓碎和排料，實現批量生產。

砂石破碎機主要部件

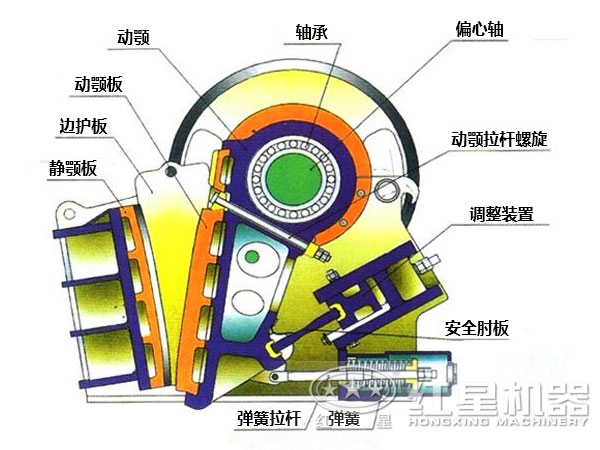

砂石破碎機結構圖

1.機架。機架是上下開口的四壁剛性框架，用作支撐偏心軸并承受破碎物料的反作用力，要求有足夠的強度和剛度，一般用鑄鋼整體鑄造。

2.顎板和側護板。定顎和動顎都由顎床和顎板組成，顎板是工作部分，用螺栓和楔鐵固定在顎床上。定顎的顎床就是機架前壁，動顎顎床懸掛在周上，要有足夠的強度和剛度，以承受破碎反力，因而大多是鑄鋼或鑄鐵件。

3.傳動件。偏心軸是破碎機的主軸，受有巨大的彎扭力，采用高碳鋼制造。偏心部分須精加工、熱處理、軸承襯瓦用巴氏合金澆注。偏心軸一端裝帶輪，另一端裝飛輪。

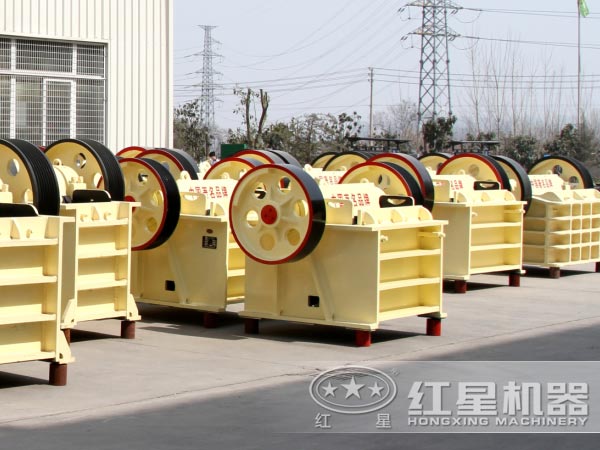

砂石破碎機設備圖

砂石破碎機的生產廠家

紅星機器是一所大規模的礦山設備生產企業，集研發、生產、銷售為一體，所有設備直銷給用戶，可以享受到出廠價優惠，設備質量高，在國內礦山設備行業的里一直深受用戶好評，值得用戶選購。選購砂石破碎機，就到紅星機器來。

技術參數

相關案例

石子破碎生產線

生產能力: 10-1000t/h 配置設備: 顎式破碎機、反擊式破碎機、圓錐破碎機、振動篩、振動給料機、膠帶輸送機、集中電控等設備組成
